在制造业快速迭代的今天，手板（Prototype）作为产品从图纸走向实物的第一道验证环节，其工艺选择直接决定了开发周期与成本。复模CNC手板模型厂这一概念，实际上融合了两个核心工艺：CNC（计算机数控）加工与复模（真空注型）。很多客户在初次接触时，容易陷入“哪种工艺更好”的误区。本文将以中立视角，分点拆解这两种技术在同一个厂内如何协同运作，从优势、局限到选择路径，帮你建立清晰的决策框架。

一、复模CNC手板模型厂的核心工艺逻辑

要理解其价值，首先要明确两种工艺的核心分工。

1. CNC手板模型（减材制造）：通过编程控制机床，将ABS、PMMA、铝合金、不锈钢等块状材料“雕刻”成型。精度可达±0.05mm，表面光洁度直接接近量产件。适合制作对尺寸、强度、耐温性要求高，但数量少的单个样件。

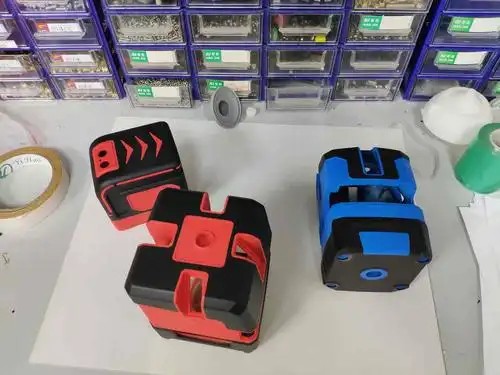

2. 复模工艺（真空注型）：先使用CNC加工出一个“母模”，再使用硅胶在真空环境下制作柔性模具，最后利用该模具浇注类ABS、类PC、软胶（如PU弹性体）材料。适合小批量（通常50-200件）复制复杂结构、薄壁或软胶零件，单件成本远低于开钢模。（注：复模工艺的母模大多也依赖CNC制作。）

两者的结合点在于：CNC做“精”，复模做“快”。当客户需要功能验证或小批量生产时，正规工厂会先用CNC制作1-2件标准样件，验证装配无误后，再利用CNC样件翻制硅胶模具，快速生产20-50件无需重复编程的同款零件。这种策略避免了CNC小批量加工时单件成本居高不下的问题，同时保证了复模件的基准精度。

二、复模CNC手板模型厂的优势剖析

1. 高性能材料与表面处理的无缝切换

CNC工艺允许直接使用工程级塑料（如PC、PA6、PEEK）乃至金属。这意味着，如果你需要测试产品的最终结构强度或耐热性，CNC可以直接加工与原计划使用的工程塑料性能一致的部件。而当你需要外形验证（如表面喷涂、电镀）时，同一家厂可以用CNC加工出高光洁度的PMMA样板，直接进行后续喷涂测试。这种“一个样件多种工艺”的适应能力，避免了不同厂家之间转包导致的参数丢失。

2. 解决“薄壁+复杂内腔”的双重难题

模具设计师知道，CNC加工深长内腔时，刀具悬伸过长容易导致震纹，甚至无法加工。而复模工艺由于是真空浇注，液态材料可以无死角填充到极细的筋位和倒扣中。一个典型场景：制造一个内部带有复杂冷却水道且壁厚仅0.8mm的产品外壳。单一的CNC加工非常困难，而单一复模又无法保证水道壁厚均匀。正确的做法是：CNC加工外部主体结构，复模灌注内部复杂腔体。这种复合工艺，在高性能手板厂中已成为标配。

3. 小批量子样（约30-100件）的成本最优解

当需求数量超过5件但少于300件时，复模CNC组合展现了恐怖的性价比。假设一个250mm×150mm×100mm的ABS外壳，CNC单件加工费约800元，10件就是8000元。而如果先花1200元CNC做一个母模，再花600元翻制硅胶模，之后每件仅需约80元材料工时费，10件总价仅1200+600+800=2600元，成本下降近70%。同时，复模件在组装后如发现干涉，可以快速修改母模，重新注塑，这种容错率是传统注塑无法比拟的。

4. 快速迭代与“即改即试”的敏捷开发

在产品开发初期，设计往往不稳定。复模CNC手板厂允许你：周一拿到CNC样件发现问题，周三修改设计文件，周五工厂就能用修改后的母模做出复模样件。因为硅胶模具修改成本极低（只需要焊补或切削局部硅胶），无需像钢模那样开新模具。对于医疗器械外壳、消费电子换壳、汽车内饰配套件等高频迭代产品，这种全周期响应能力是刚性需求。

三、局限性：不能忽视的潜在短板

1. 复模工艺的材料性能差异不可逆

复模使用的类ABS、类PC等材料，其力学性能（如冲击强度、耐候性）通常只能达到真正工程塑料的80%-90%。特别是在高温环境（持续超过80℃）下，复模件容易发生蠕变或尺寸收缩。如果你需要做产品跌落测试（1.5m自由落体）、严苛的盐雾测试或长期户外使用，绝对不能用复模件替代最终量产件。此时必须要求工厂强制使用CNC加工或3D打印生产测试样件。

2. 几何形状的隐性限制

复模工艺要求硅胶模具能完整脱模。虽然硅胶具有弹性，可以容忍一定深度的倒扣，但过长的深孔（长度/直径比＞15:1）、封闭的内腔、极细的带网孔结构（网孔直径＜0.5mm）等几何特征，在复模时极易产生气泡或硅胶撕裂。CNC则受限于刀具直径（最小通常需要0.3mm），无法加工直径小于0.3mm的微孔。有此类特征的产品，必须采取CNC或高精度光固化工艺（SLA/DLP）先制部分结构，再进行后组装。

3. 表面精度与一致性波动

CNC加工的零件表面是刀痕与材料基体相间，复模样品则是模仿母模表面。如果母模打磨不到位，复模件会直接复刻其瑕疵。更关键的是，硅胶模具寿命有限（通常室温硫化硅橡胶可复出30-50件），第50件复模件与第1件之间，因硅胶模具轻微的热形变，尺寸公差可能会从±0.1mm扩大到±0.3mm。对于需要精密配合的轴承孔位或滑块结构，需预留0.1-0.2mm的装配间隙，否则后期可能需要手工修配。

4. 交付周期中的瓶颈环节

复模工艺的前置步骤——制作硅胶模具，需要24小时固化和母模喷涂脱模剂，这是不可压缩的时间窗口。CNC编程则依赖于机床精度和刀库准备。当工厂同时处理10个订单时，数控机床的工时费和编程复杂度会成为瓶颈。如遇高难度5轴联动加复膜结构，总周期从下单算起可能需要7-10个工作日，而非3天。

四、选择建议与实操流程总结：三步决策法

基于上述优劣势，您可以根据以下三步快速判断：

第一步：定义“真需求”与“假需求”

- 结构验证/功能测试（如测试按键手感、散热性能）：优先CNC或3D打印，保证材料性能完全对等。

- 外观验证/展览展示/小批量功能样机：优先复模，但不接受材料性能打折。

- 小批量生产（少于200件）：必须CNC+复模组合，且要求复模件至少完成1000次结构负载测试（如铰链、卡扣）。

第二步：明确三要素，拒绝模糊报价

在咨询工厂时，必须清晰提供：

1. 数量：精确到件数（例如20件还是100件？）

2. 材料标准：明确注明是“复模类ABS（性能达90% ABS）”还是“CNC加工原装ABS棒材”。报价差异可达3倍。

3. 表面处理要求：喷涂、哑光、丝印、电镀。复模件表面附着力通常优于CNC件，但电镀效果依赖母模光洁度。

第三步：执行流程与验收标准

- 阶段一：母模确认。工厂应先交付N个CNC母模或3D打印母模，您需亲自或通过视频确认其表面光洁度、装配间隙是否OK。这一步是复模质量的基石。

- 阶段二：硅胶模具试制。要求工厂出具硅胶模具编号及首件（T1）复模样品，检验尺寸公差的边界值（重点测量配合面、孔位位置度）。

- 阶段三：小批量交付。要求每20-30件备份硅胶模具，并随货附带《复模件尺寸检测报告》。同时，建议预留总费用的5%作为质量保证金，待后续实际装配无卡顿后结清。

总结

复模CNC手板模型厂不是“廉价替代品”，而是面向中小批量、快速迭代产品的高性价比工程方案。它的精髓在于：用CNC守住精度的底线，用复模突破成本与交期的天花板。如果你是一个急于验证市场反应的产品经理，或是需要5-50件试制件的机械工程师，这类工厂能让你在不投入巨额模具费的前提下，低成本、低风险地完成产品从理论到实体的闭环。但永远记住：复模件不是量产件，CNC件才是你的性能基准。明确你的最终目标，然后让这两种工艺各司其职，这就是专业手板厂能提供的最大价值。
