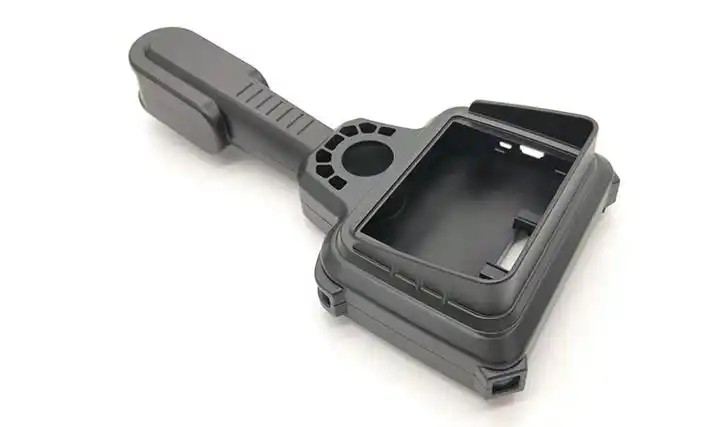

在制造业加速迭代的今天，产品开发周期被不断压缩，“手板模型”（Prototype，即原型样件）作为从图纸走向实物的关键验证环节，其重要性愈发凸显。当您的设计需要快速验证外观、结构或功能时，塑胶CNC加工往往是首选的成型方式。本文将从专业视角，结合大量“塑胶CNC加工手板图片”的实际应用案例，带您深入了解这一技术的核心优势、客观局限，并提供一套清晰的决策路径。

一、 为什么选择塑胶CNC加工手板？——四大核心优势

1. 材料选择丰富，性能可精准匹配

与3D打印或硅胶复模不同，CNC加工直接使用工程塑料实心板材。这意味着您能选用与量产完全一致的材料（如ABS、PC、POM、PMMA、尼龙等）来制作手板。成品不仅在外观质感上高度仿真，在硬度、韧性、耐热性（如PC材质的耐温超过120℃）等机械性能方面也与量产件无显著差异。这对于进行跌落测试、装配受力分析，或需过3C认证的热管结构验证，具有不可替代的优势。

2. 表面精度与质感优于其他快速成型方式

CNC加工依托三轴或五轴联动机床，通过刀具切削成形。普通塑胶手板的尺寸公差可稳定控制在±0.1mm以内，精细结构甚至可达±0.05mm。对比3D打印的表面层纹，CNC加工的表面可以直接打磨、喷涂、电镀或丝印，最终效果接近“量产级”模具件。尤其是透明手板（如PC、亚克力），经过CNC精加工与抛光后，其透明度与光学性能远超打印材质，目前网络搜索大量“塑胶CNC加工手板图片”中，高光哑光、镜面效果的案例多源于此。

3. 尺寸不受成型原理限制，大件及异形件优势明显

3D打印通常受限于打印腔内孔径（常见如300mm³），且大尺寸大件因支撑结构增材时间长、成本骤增。而CNC使用大尺寸块料，配合龙门加工中心，可轻松处理长宽超过1米的塑胶手板（例如汽车保险杠、户外设备外壳等）。同时，通过复杂的五轴联动路径，还能加工内部有深槽、斜孔或倒扣的异形结构，这是简单分模方式很难做到的。

4. 效率与成本在中批量场景下更可控

对于10-200件的塑胶手板需求，CNC加工无需开模具，单件起订。前期编程与夹具制造成本固定，后续“加印”时只需复制路径，生产效率恒定。相比3D打印逐层堆叠（一个立体零件动辄十几小时），CNC单件加工时间通常能以小时甚至分钟计。当手板数量超过5-10件时，CNC的单价曲线开始显著低于3D打印。

二、 必须正视的局限性：哪些情境下不建议选用CNC？

1. 内部复杂空腔及镂空结构受工具干涉限制

这是最核心的硬伤。CNC依赖旋转刀具（立铣刀、球头刀）进入工件内部切削，但刀具直径通常最小为1mm（再小易断）。这意味着直径小于1mm的孔、过窄的薄壁（<0.5mm）或深型腔底部的直角拐角，刀具无法触及，会留下“R角”残留。例如，一个中空且内部有密集交叉筋板的封闭壳体，若分不开模或拆分零件，CNC几乎无法加工，只能选择3D打印或增材制造。

2. 壁厚与薄板结构容易变形

塑胶板材本身具有冷却收缩率，且CNC在高速切削时会产生切削热（特别是PMMA、PC等材料）。当工件壁厚小于1mm、大面积平坦薄板（如手机后盖）或长悬臂结构时，加工残余应力释放会导致零件弯曲、翘曲，良品率显著下降。而注塑成型因为由模腔支撑，薄壁零件反而更稳定。超薄手板（厚度<0.8mm）常需配以加强筋或临时支撑结块。

3. 大尺寸原型需分块拼接，影响整体强度与外观

受限于机床行程或原材料规格（常见板材宽高为1.2m×2.4m），超过该尺寸的塑胶手板必须分块加工后再粘接或螺栓连接。这会引入明显的接缝线，需要额外的人力填补打磨，且连接处强度低于一体成型。而3D打印或复模则可以无缝一次成型超大件。

4. 材料利用率较低，特殊板材成本可能变高

CNC是“减材制造”，从一整块板材中“挖”出零件，大部分原材料变成塑料屑废料（利用率通常不足50%，大型件甚至低于30%）。某些特种工程塑料（如PEEK、PEI、PTFE）的板材本身价格高昂，CNC造成的浪费会大幅提升单件材料成本。此时，若零件无需高耐温（＞200℃），用3D打印PA（尼龙）或PC替代反而更经济。

三、 决策指南：如何根据需求选择最优路径？

1. 先判断“结构可行性”——能否在CAD里准备“CNC友好”设计

- 检查您的3D模型最小孔径是否≥1.5mm？内腔底角是否设计了R角（≥0.5mm）？

- 壁厚是否均匀且≥1.0mm（推荐1.5mm以上）？

- 若存在封闭中空、深孔盲腔，必须拆分为两个零件（上/下壳、侧盖等）再装配。

注：提供“塑胶CNC加工手板图片”中的案例，往往清晰地标注了拆分线，这是成本的第一个分水岭。

2. 按需求数量与精度做出成本妥协

- 1-5件（单件验证）：若公差要求严格（如配合卡扣），选CNC；若结构极度复杂（如引流道、自由曲面），选高分辨率SLA（立体光刻）后续上色。

- 10-100件（功能测试）：CNC是目前公差一致性最佳的选择，尤其当需要与金属件配合装配时。

- 100-500件（小批量试产）：若塑胶手板数量接近500且外观大面需复现，建议评估注塑模（软模）。但若交期紧急（1-2周），CNC加快速后处理仍是可行方案。

3. 后处理工序的选择直接影响成本时效

- 工程应用型（结构验证）：仅去毛刺、喷砂或简单打磨，保证尺寸精准即可，成本最低。

- 外观展示型（展会/客户评审）：需从图片级“真实感”出发。必须进行精细打磨→填充底漆→再打磨→喷涂颜色（或电镀、植绒）。透明件需要从200目手工抛光到8000目以获得水晶通透感。

提醒：如果您的模型包含多种颜色（例如Logo红色，面板白色），CNC需要分次机加工、喷漆遮盖、再返喷，这会大幅增加工时。

四、 完整的手板制作流程总结

第一步：3D图纸预处理（1天）

转换成STEP格式，内置公差标注、特定拔模角（非必须）和工艺孔设计。

第二步：报价与路径规划（0.5天）

提出是否包含后处理费用？是否需要装夹具？

第三步：编程与CNC加工（1-5天）

刀具路径选择铁削/无锋利工序，确保表面光洁度。

第四步：手工后处理（1-3天）

去刀印、填补凹坑或崩边，必要时粘接分体零件。

第五步：表面处理（2-5天）

打磨、喷涂、电镀或丝印。请提供PANTONE色号或对色参考件。

第六步：全尺寸检测与交付（0.5天）

三坐标测量关键配合尺寸，最终确认无毛刺划伤后发货。

总结： 作为技术顾问，我的建议始终是：用CNC加工塑胶手板，核心优势永远锁定在“材料性能真实”与“大尺寸/大批量一致性”这两大场景。 如果您的核心诉求是“极致复杂的内部结构”或“超薄无筋的轻量化”，优先选3D打印；而如果您的对手板有“高光喷漆的奢华质感”或是“需过严苛可靠性测试”，请不要犹豫——CNC加工手板图片里那些栩栩如生的产品，已经用事实证明了它的价值。
