在快速迭代的产品开发时代，手板（原型）制作是验证设计、测试功能的关键环节。而CNC（计算机数控）加工，凭借其精度与材料多样性，成为众多工程师和产品经理的首选方案。下面我将以技术顾问的视角，为你系统拆解CNC手板制作的全过程，帮助你在实际项目中做出最优选择。

什么是CNC手板？它与传统手板有何不同？

简单理解，CNC手板是通过数控机床，将三维数字模型直接加工成实体零件的工艺。不同于手工制作依赖匠人经验，CNC依靠编程代码驱动刀具，在金属、塑料、木材等原材料上精准切削。它的核心逻辑是“减材制造”——像雕刻家去掉多余石料，只是这个过程由计算机控制，误差可控制在0.05毫米以内。与之对应的3D打印是“增材制造”，一层层堆积成型；而传统石膏或黏土手板则更依赖手工修正。CNC的优势在于：当你的设计需要验证装配精度、测试力学性能（比如承受50公斤拉力）或者表面需要后处理（如喷漆、电镀）时，它远比3D打印可靠。

CNC手板制作的完整流程：从图纸到实体

流程看似复杂，但拆解后十分清晰。以下是标准步骤：

1. 三维模型评审与预处理：你提供STP、IGS或X_T格式的工程文件后，我们首先会检查是否存在倒扣（刀具无法触及的区域）、薄壁（厚度小于0.5毫米塑料件易变形）或尖锐内角。必要时需调整模型，例如为雕刻槽增加R角（圆角半径），避免断刀。

2. CNC编程与刀具路径规划：工程师使用CAM（计算机辅助制造）软件，根据材料硬度、刀具直径设定主轴转速、进给速度。比如加工铝合金，常用直径6毫米的平底刀，转速设定为1.2万转/分钟，每次下刀深度0.2毫米。编程要优先选择大直径刀具粗加工（快速去料），再换小直径刀精加工（保证表面光洁度）。

3. 材料固定与对刀：将选好的材料（如ABS板、铝块）用夹具固定在机台上，并精准校平。这一步若偏差0.1毫米，最终成品可能报废。

4. 数控加工与实时监控：机床自动执行程序，轰鸣声中，刀具按预定轨迹切屑。资深师傅会观察切屑颜色——发蓝说明铝材过热，需调整冷却液流量；塑料切屑卷曲正常，若碎裂则需降低速度。

5. 去毛刺与表面处理：加工后的零件边缘常有细微飞边，需手工打磨。若需要镜面效果，后续可能进行喷砂、打磨、喷漆或丝印LOGO。

6. 精密测量与修复：用三坐标测量仪或卡尺核对关键尺寸。遇到0.1毫米公差超差，高速铣床可以补刀修正；类似“内孔大0.05毫米”的问题，可用电镀或胶粘工艺补救。

CNC手板的四大核心优势

为什么它依然占据手板市场主流？因为以下特性无可替代：

- 材料性能高度还原：你可以直接用最终量产材料（如PC、POM、尼龙、6061铝合金）制作手板，直观感受强度、韧性、耐热性。例如医疗设备外壳需通过落球冲击测试，用CNC加工的POM板可替代注塑件进行验证。

- 极致精度与表面质量：CNC可稳定达到±0.05毫米公差，而3D打印通常只能做到±0.15毫米。这对电子产品壳体的按键配合、齿轮啮合精度至关重要。而且铣削表面天生比塑料层纹更细腻，喷漆后无“台阶纹”。

- 强大的结构强度：实心材料加工出的零件，力学性能接近同材质的注塑件或锻件。而3D打印件因内部存在孔隙，抗拉强度可能降低30%以上。当需要测试无人机机架的抗弯强度时，CNC铝合金件是唯一可靠选择。

- 快速交付大尺寸部件：对于超过600毫米的大型件（如汽车仪表盘支架），CNC可一次装夹完成，而3D打印机受限于热床尺寸，需要分块打印再拼接，增加误差。

不可忽视的局限性：CNC并非万能钥匙

现实世界没有完美工艺，CNC也有明确的适用范围。了解这些，能帮你避免返工成本。

- 结构限制——“一刀走天下”的困境：CNC的刀具是直杆，无法加工倒扣、内侧深槽或倾斜角度低于15度的负角结构。例如设计一个内部有U型凹陷的把手，要么拆分成两部分加工再粘接，要么改用电火花或3D打印。

- 成本与时间陷阱——小批量订单的痛：单个CNC手板的编程和夹具成本可能高达数百元，而3D打印只需一键切片。当你只需要1-2个验证件时，CNC单件成本可能是3D打印的3-5倍。批量超过50件时，成本才逐渐摊薄。

- 材料浪费与后处理繁琐：CNC属于减材制造，原材料利用率通常只有20-40%（尤其是金属）。剩余材料只能当做废料回收。且铣削后留下刀痕，精细打磨和表面处理可能占用总工时的40%。

- 薄壁与微小特征难实现：刀具直径有下限（最小Φ0.3毫米），且细长刀易崩刃。当壁厚小于0.8毫米，或特征直径小于1毫米时，加工成功率会急剧下降，此时更适合用微雕或3D打印。

如何选择与评估：决策指南与流程总结

最后，我将一套实用的评估框架给你，方便快速决策。

判断优先级的三个问题：

1. 结构复杂度：零件是否有倒扣、封闭内腔或悬垂结构？若“是”，优先3D打印；若“否”，CNC更优。

2. 精度与力学要求：是否需要承受冲击、扭矩或精确装配？若“是”，必须CNC；若只是外观件，可考虑3D打印。

3. 数量与时间：是否小于5件且急用？3D打印可24小时交付；若需10-50件且有后续小批量生产计划，CNC综合成本更低。

实用选择建议：

- 外观验证手板：首选SLA（光固化）或SLS（选择性激光烧结）3D打印，速度快、细节丰富。

- 结构功能手板：必须CNC。例如机器人关节、电子设备内部支撑架。

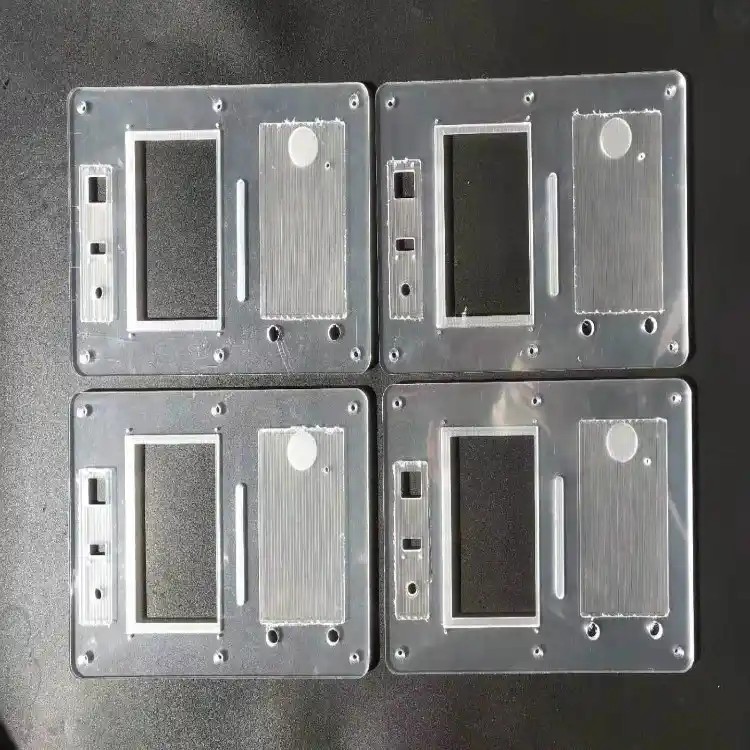

- 透明件：如需要亚克力或PC透明外壳，CNC是唯一能保持高透明度的工艺。

- 软材料件：硅胶、TPU（热塑性聚氨酯弹性体）需用3D打印或注塑，CNC无法加工弹性体。

流程总结（六步法）：

1. 需求定义：明确用途（外观/功能/测试材质）。

2. 文件检查：检查模型中是否有倒扣、薄壁、尖锐内角。

3. 材质选择：金属（铝合金、铜）走CNC；塑料（ABS、亚克力、POM）按需选。若需耐温200℃以上，必须用CNC加工的PEEK（聚醚醚酮）。

4. 报价比较：索取CNC与3D打印的报价单，重点关注编程费+材料费+后处理费。

5. 工艺确认：复杂件考虑分件加工再组装，或CNC+3D打印混合方案（例如：底座用CNC保证强度，把手用3D打印降低重量）。

6. 验收节点：收到零件后，用卡尺验证关键尺寸（如孔距、厚度），并检查表面光洁度是否符合后续喷涂要求。

任何工艺都有其适用边界，CNC并非完美，但当你需要将设计可靠地转化为功能实体时，它依然是工程师手中最锋利的“刀具”。如果在实际项目中遇到具体问题，欢迎随时带着图纸来深入讨论。
